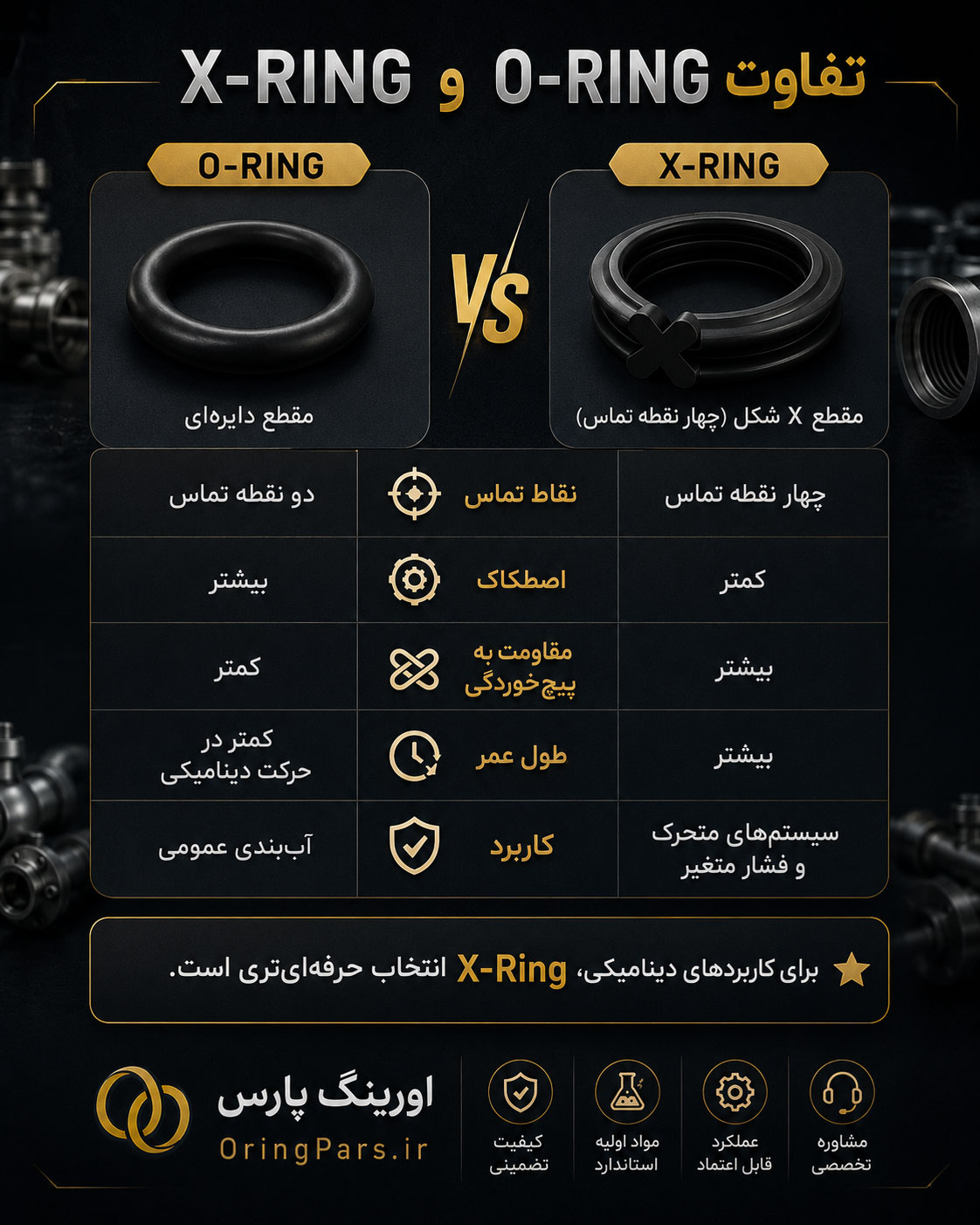

اورینگ و ایکسرینگ هر دو برای آببندی قطعات و جلوگیری از نشت سیال یا گاز استفاده میشوند، اما شکل مقطع و رفتار آنها در شرایط کاری یکسان نیست. اورینگ دارای مقطع دایرهای ساده است، در حالی که ایکسرینگ یا Quad-Ring از مقطعی چهارلبه و شبیه حرف X برخوردار است.
این تفاوت ظاهری، روی میزان اصطکاک، پایداری آببندی و عملکرد قطعه در سیستمهای متحرک تأثیر میگذارد.
تفاوت ساختار اورینگ و ایکسرینگ
اورینگ هنگام نصب و فشردهشدن در شیار، با سطوح اطراف تماس پیدا میکند و آببندی را انجام میدهد. ساختار ساده، تنوع ابعادی زیاد و هزینه مناسب باعث شده است اورینگ در بسیاری از کاربردهای ثابت و عمومی استفاده شود.
ایکسرینگ چهار لبه آببندی دارد. این طراحی، دو سطح آببندی در هر سمت ایجاد میکند و فضای میان لبهها میتواند مقدار کمی روانکار را نگه دارد. به همین دلیل، ایکسرینگ در بعضی کاربردهای رفتوبرگشتی، چرخشی و نوسانی عملکرد باثباتتری ارائه میدهد. Parker نیز اصول آببندی ایکسرینگ را مشابه اورینگ میداند، با این تفاوت که پروفیل آن برای کاربردهای خاص مزایای بیشتری ایجاد میکند.
مقایسه اصطکاک و پیچخوردگی
در کاربردهای دینامیکی، یکی از مشکلات احتمالی اورینگ، غلتیدن یا پیچخوردن داخل شیار است. این اتفاق میتواند باعث سایش نامنظم، افزایش دما و کاهش عمر آببند شود.
ساختار چهارلبه ایکسرینگ باعث میشود احتمال چرخش و پیچخوردگی آن در شیار کمتر باشد. همچنین فشار تماس در سطح آببندی به شکل متفاوتی توزیع میشود و در بسیاری از کاربردها اصطکاک کمتری نسبت به اورینگ معمولی ایجاد میکند. Trelleborg نیز کاهش پیچخوردگی، بهبود رفتار اصطکاکی و افزایش بازده آببندی را از مزیتهای این پروفیل معرفی میکند.
اورینگ بهتر است یا ایکسرینگ؟
انتخاب نهایی به شرایط سیستم بستگی دارد:
اورینگ معمولاً برای آببندیهای ثابت، کاربردهای عمومی، طراحی ساده و پروژههایی که هزینه اهمیت بیشتری دارد مناسب است.
ایکسرینگ بیشتر در سیستمهای متحرک، حرکت رفتوبرگشتی، حرکت نوسانی و شرایطی استفاده میشود که اصطکاک کمتر یا مقاومت بیشتر در برابر پیچخوردگی موردنیاز است.
با این حال، نمیتوان صرفاً بر اساس شکل مقطع تصمیم گرفت. نوع سیال، فشار، دمای کاری، سرعت حرکت، ابعاد شیار و جنس لاستیک نیز باید بررسی شوند.
جمعبندی
اورینگ یک آببند ساده، اقتصادی و قابلاعتماد برای بسیاری از کاربردهای صنعتی است. ایکسرینگ نیز بهدلیل پروفیل چهارلبه، در برخی سیستمهای دینامیکی میتواند اصطکاک کمتر، پایداری بیشتر و مقاومت بهتری در برابر پیچخوردگی داشته باشد.
برای انتخاب دقیق بین این دو، مشخصات فنی تجهیز و شرایط واقعی کار را در اختیار کارشناسان اورینگ پارس قرار دهید تا آببند مناسب از نظر ابعاد، متریال و نوع مقطع انتخاب شود.
